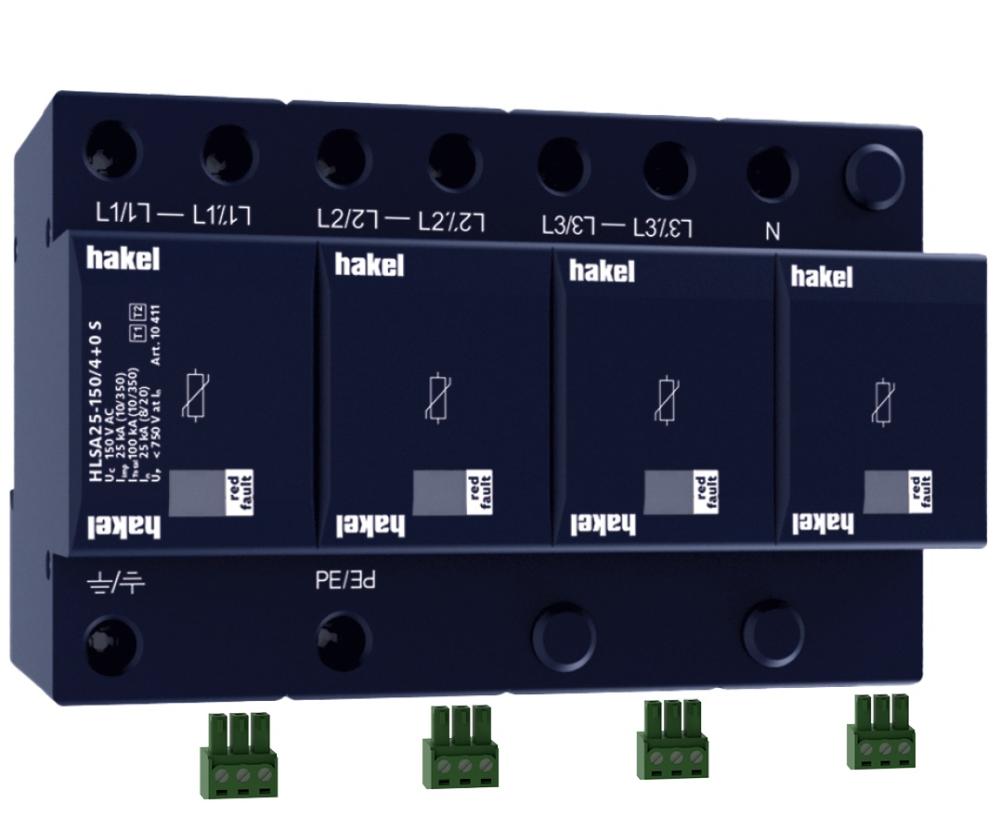

HLSA25-150/4+0 S

  • Obj. čislo: 10411
  • Výrobca: HAKEL
Zvodiče impulzných prúdov a prepätia typu T1+T2.
Výrobky sú zložené z varistorov s vysokou zvodovou schopnosťou.
HLSA25 vo vyhotovení 1+1, 3+1 sú navyše kombinované s bleskoistkou, ktorá zabezpečuje nulový priesakový prúd vodičom PE.
Vhodné pre objekty s uvažovanou úrovňou ochrany LPL I a LPL II.

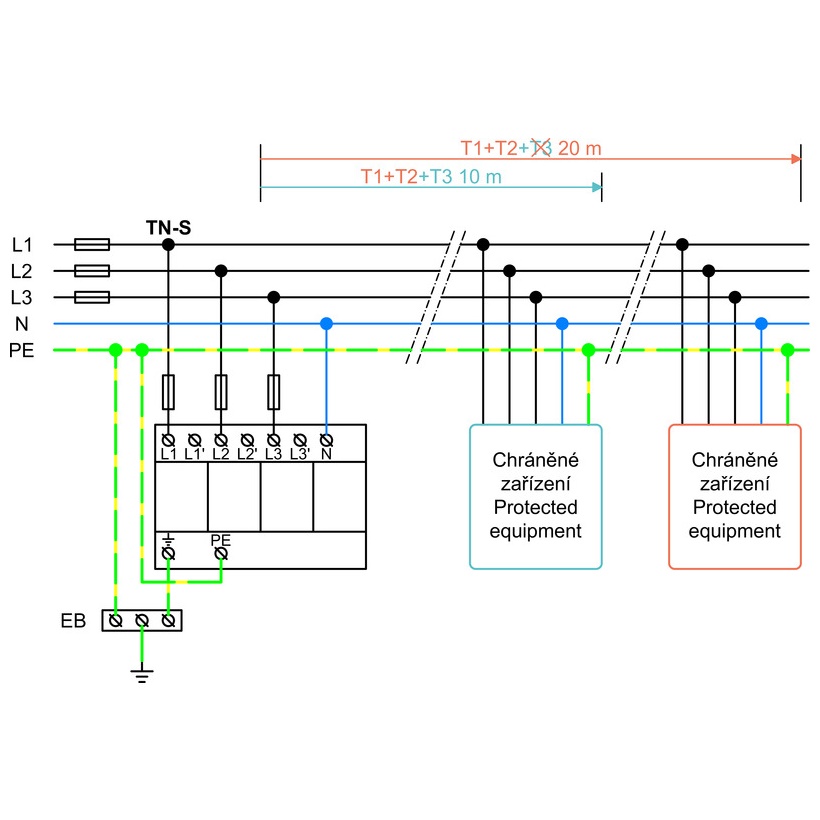

Inštalujú sa na rozhraní zón LPZ 0 – LPZ 1 a vyšších, čo najbližšie pri vstupe káblového vedenia do objektu – do hlavných rozvádzačov.
Ak výrobok obsahuje dve svorky PE (resp. PEN), nesmú byť použité ako prepojka PE (PEN).
Označenie S špecifikuje vyhotovenie s diaľkovou signalizáciou.
314,97 € s DPH / ks 256,07 € bez DPH / ks
dodanie cca 7 dní

HLSA25-150/4+0 S

Prílohy na stiahnutie

Produktový list
data-sheet-HLSA25-150-4-0-S-10 411-sk.pdf

Impulzný výbojový prúd pre skúšku triedy I (10/350) | Iimp | 25 kA
Klasifikácia podľa STN EN 61643-11 ed. 2 a IEC 61643-11:2011 | | T1, T2

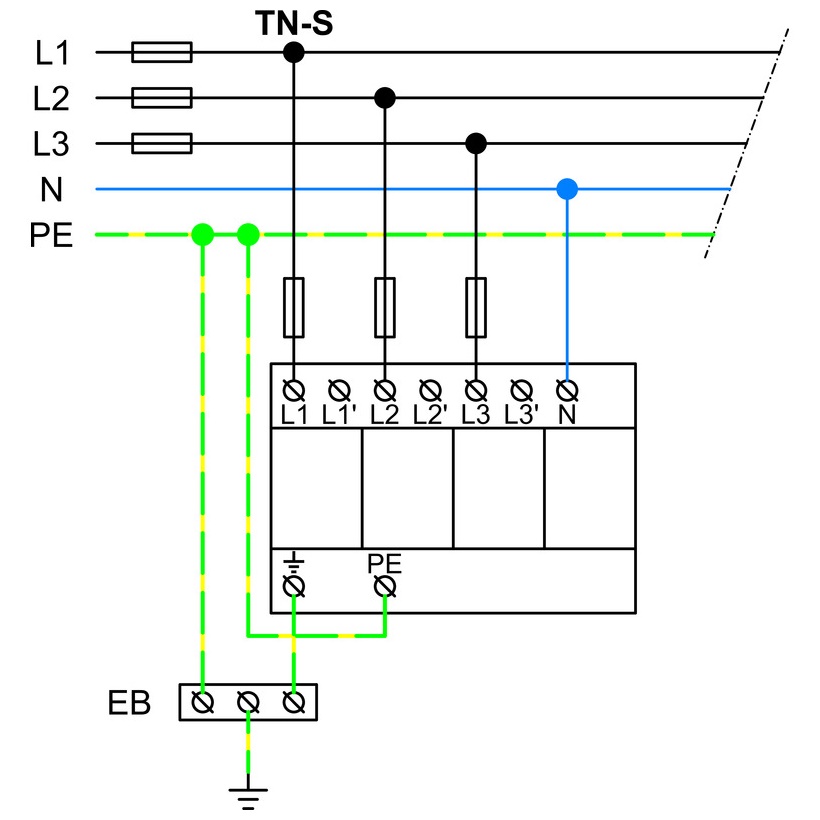

Vhodné pre sieť | | TN-S
Počet pólov | | 4
Menovité prevádzkové napätie AC | UN | 120 V
Najvyššie trvalé prevádzkové napätie AC | UC | 150 V
Frekvencia | f | 50 ÷ 60 Hz

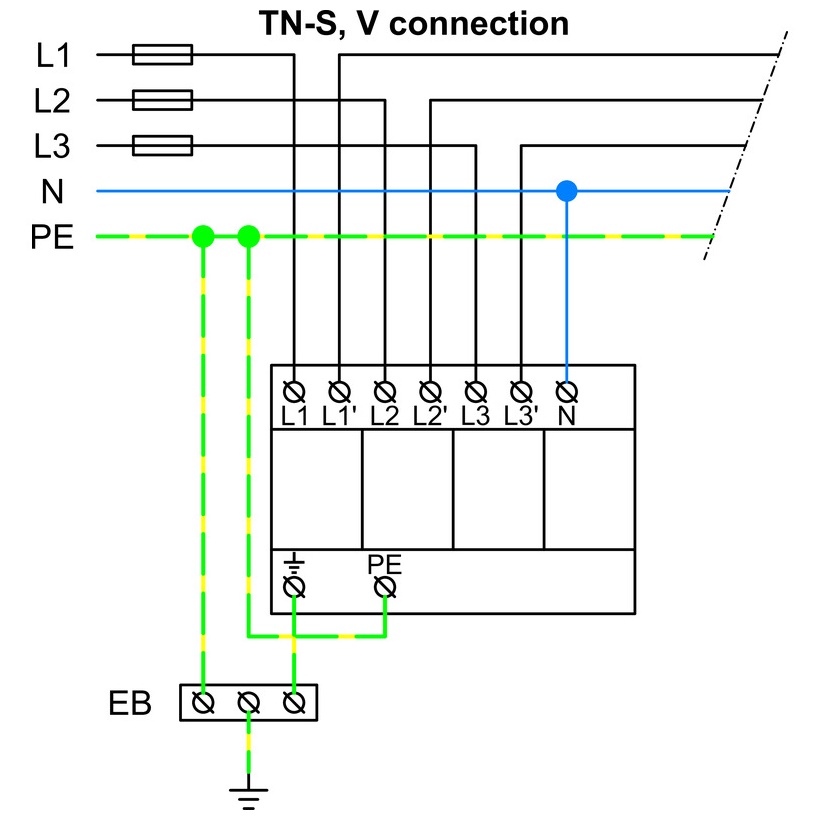

Menovitý zaťažovací prúd pre „V“ zapojenie | IL | 125 A
Maximálny výbojový prúd (8/20) | Imax | 50 kA
Náboj | Q | 12,5 As
Špecifická energia pre skúšku triedy I | W/R | 156 kJ/?
Celkový výbojový prúd (10/350) L1+L2+L3+N->PE | ITotal | 100 kA
Celkový výbojový prúd (8/20) L1+L2+L3+N->PE | ITotal | 200 kA
Menovitý výbojový prúd pre skúšku triedy II (8/20) | In | 25 kA
Napäťová ochranná hladina pri In | Up | < 0,75 kV
Skúšobné dočasné prepätie (TOV) pre tT = 5 s | UT | 175 V
Skúšobné dočasné prepätie (TOV) pre tT = 120 min | UT | 230 V
Doba odozvy | tA | < 25 ns
Maximálne predistenie | | 250 A gL/gG
Maximálne predistenie („V“ zapojenie) | | 125 A gL/gG
Menovitý skratový prúd pri maximálnom predistení | ISCCR | 80 kArms
Zóna ochrany pred bleskom | | LPZ 0-1, LPZ 1-2
Materiál puzdra | | Polyamid PA6, UL94 V-0
Stupeň krytia | | IP20
Pracovná teplota | ? | -40 ÷ 70 °C
Rozsah vlhkosti | RH | 5 ÷ 95 %

Minimálny prierez pripojovacích medených vodičov podľa STN 33 2000-5-53 ed. 3 (neplatí pre „V“ zapojenie) pre T1 | S | 6 mm2 (L, N)
| | 16 mm2 (PE, PEN)

Minimálny prierez pripojovacích medených vodičov podľa STN 33 2000-5-53 ed. 3 (neplatí pre „V“ zapojenie) pre T2 | S | 2,5 mm2 (L, N)
| | 6 mm2 (PE, PEN)

Dĺžka odizolovania silového vodiča | | 15 mm
Dĺžka odizolovania vodiča diaľkovej signalizácie | | 7 mm
Rozsah upnutia svorky (plný vodič) | | 2,5 ÷ 35 mm2
Rozsah upnutia svorky (lanený vodič) | | 2,5 ÷ 25 mm2
Rozsah upnutia svorky kontaktov diaľkovej signalizácie | | 0,5 ÷ 1,5 mm2
Uťahovací moment | | 3 Nm
Uťahovací moment pre diaľkovú signalizáciu | | 0,2 Nm

Spôsob montáže | | Na DIN lištu 35 mm
Modulárna šírka | | 8

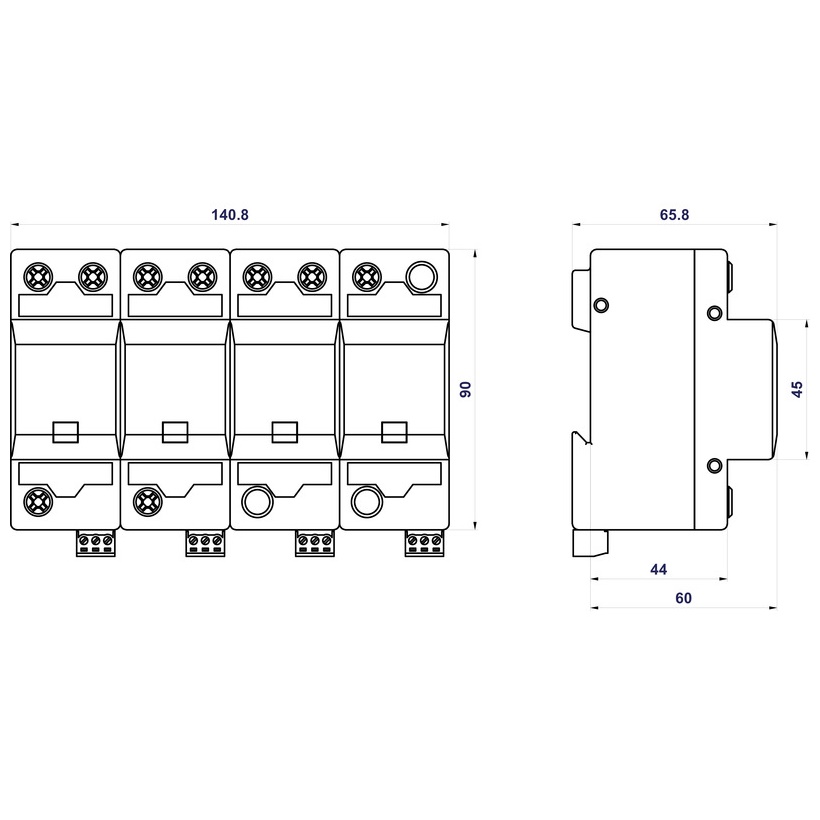

Šírka | | 140,8 mm
Výška | | 99 mm
Hĺbka | | 65,8 mm
Pracovná poloha | | Ľubovoľná
Prostredie umiestnenia výrobku | | Vnútorné

Miestna signalizácia | | Optická

Význam miestnej signalizácie | | OK – číry terč
| | PORUCHA – červený terč

Diaľková signalizácia | | Áno

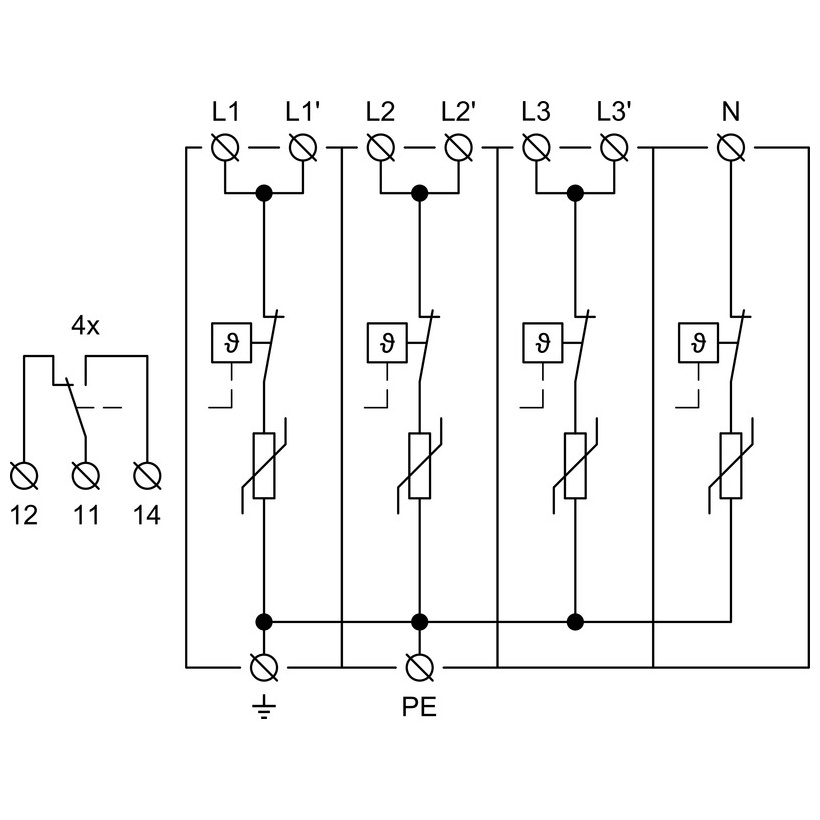

Bezpotenciálový prepínací kontakt (S) (prierez vodičov diaľkovej signalizácie max. 1 mm2) | | AC: 250 V / 1,5 A, DC: 250 V / 0,1 A
Výmenné vyhotovenie | | Nie
Životnosť | | > 100 000 h
