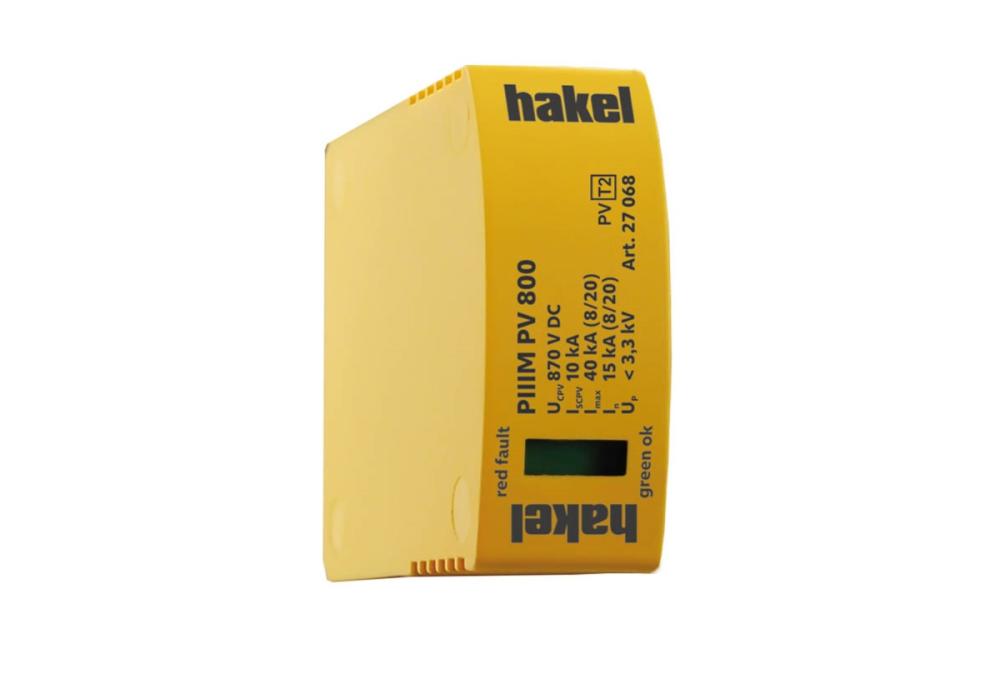

PIIIM PV 800/M Vseries

• Výmenné moduly pre zvodiče rázového prepätia typu T2 pre fotovoltaické (PV) systémy.
• Obsahujú varistor s veľkou zvodovou schopnosťou.

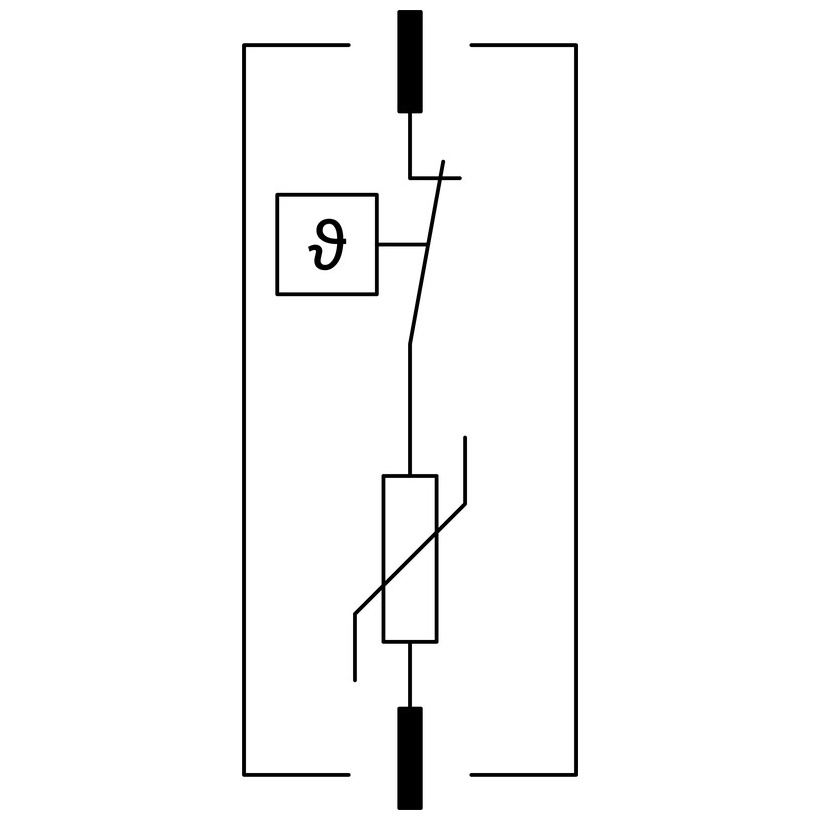

• Moduly sú vybavené internými odpojovačmi, ktoré sú aktivované pri poruche (prehriatí) varistorov a sú schopné prerušiť DC prúd.
• Špeciálna konštrukcia vnútorného odpojovača dovoľuje inštaláciu bez predradeného predistenia.
• Zaisťujú vyrovnávanie potenciálov plusových a mínusových zberníc PV systémov a likvidáciu transientných prepätí vznikajúcich pri atmosférických výbojoch alebo spínacích procesoch.

Technické parametre:

• Klasifikácia podľa ČSN EN 61643-11 ed. 2 a STN EN 61643-31: T2
• Najvyššie trvalé prevádzkové napätie U CPV: 870 V DC
• Skratová odolnosť Aj SCPV: 10 kA
• Maximálny výbojový prúd (8/20) Aj max: 40 kA
• Menovitý výbojový prúd na skúšku triedy II (8/20) Aj n: 15 kA
• Napäťová ochranná hladina pri I n U p: < 3,3 kV
• Výmenný modul pre: 27 056, 27 059
