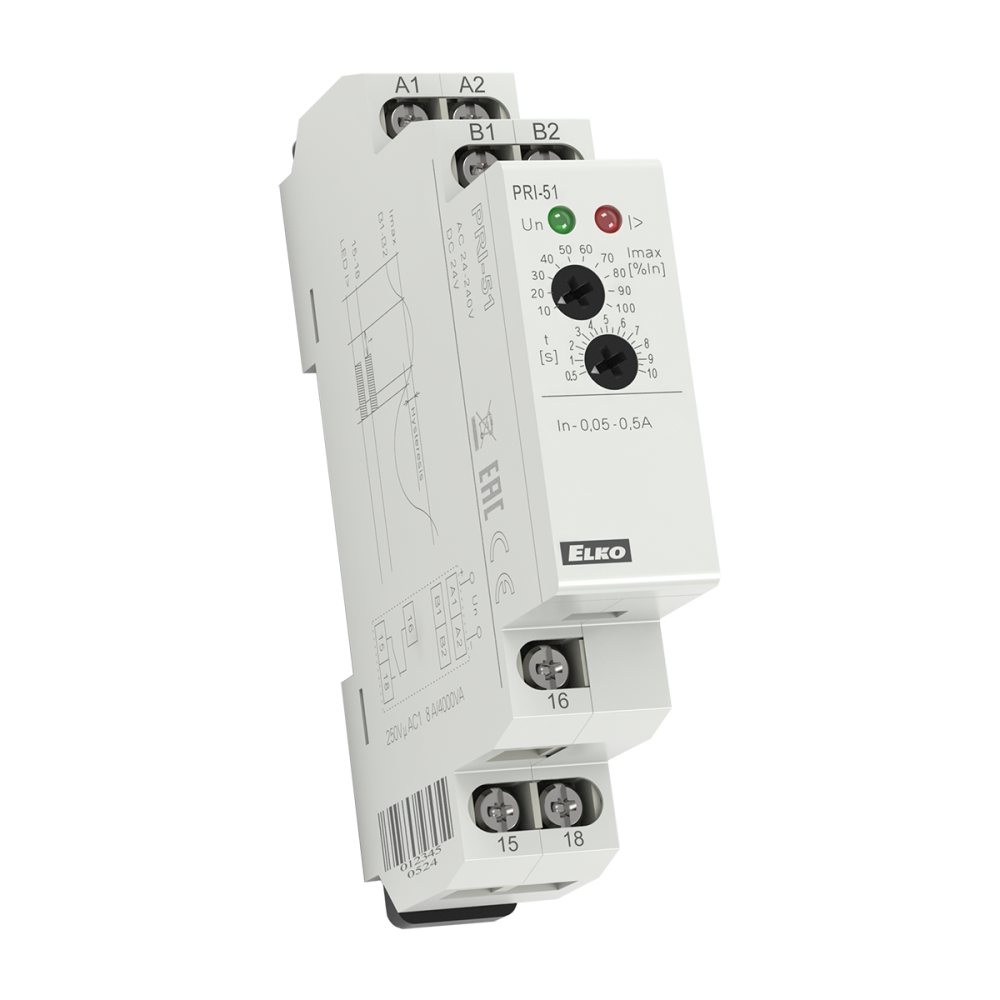

Prúdové kontrolné relé PRI-51/5, (napáj. galvanicky odelené od mer. prúdu)
- Obj. čislo: 7040 standard
- Výrobca: ELKO EP, s.r.o.
Prúdové kontrolné relé PRI-51/5, (napáj. galvanicky odelené od mer. prúdu)
- Slúži napríklad na kontrolovanie vykurovacích tyčí vo výhybkách, vykurovacích kábloch, indikáciu priechodu prúdu, kontrolovanie odberu jednofázových motorov...
- Plynulé nastavovanie vybavovacieho prúdu potenciometrom v rozsahu AC 0.5-5A.
- Nastaviteľné oneskorenie 0.5 - 10 s (pre elimináciu krátkodobých špičiek).
- Možné použiť i ku snímaniu prúdu z prúdového transformátoru - až 600 A.
- Univerzálne napájacie napätie AC 24 - 240 V a DC 24 V.
- Napájanie je galvanicky oddelené od meraného prúdu.
- Výstupný kontakt 1x prepínací 8 A.
- Jednofázové prevedenie, 1-MODUL, upevnenie na DIN lištu.
PRI-51/0.5A: AC 0.05 – 0.5 A
PRI-51/1A: AC 0.1 – 1 A
PRI-51/2A: AC 0.2 – 2 A
PRI-51/5A: AC 0.5 – 5 A
PRI-51/8A: AC 0.8 – 8 A
PRI-51/10A: AC 1 – 10A
PRI-51/0.1 – 10A: AC 0.1 – 10 A
PRI-51/16A: AC 1.6 – 16 A
Technické parametre:
- Napájacie napätie: AC 24 - 240 V a DC 24 V (AC 50 - 60 Hz)
- Maximálny odber: 25 VA / 1,6 W
- Výstupný kontakt: 1x prepínací (AgNi)
- Upevnenie: DIN lišta EN 60715
- LED indikácia: vstup - zelená, výstup - červená
- Krytie IP40 z čelného panelu / IP10 svorky
- Rozmery: 90 x 17,6 x 64 mm
