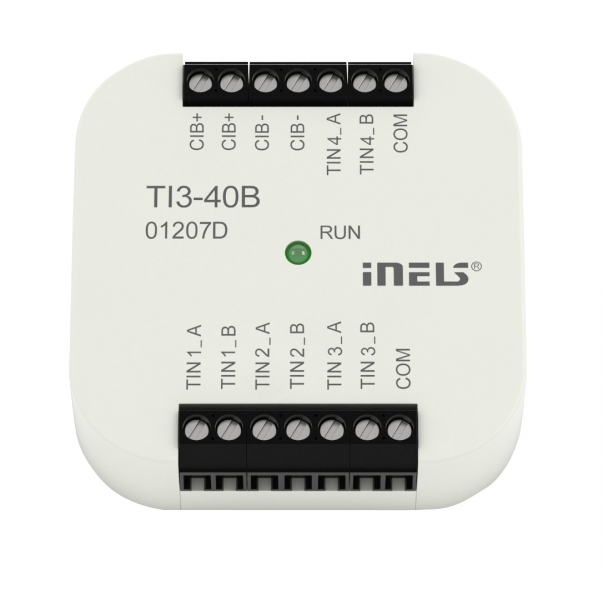

Teplotný 4-kanálový vstup TI3-40B

• Jednotky sú určené pre pripojenie jedného (TI3-10B) alebo až štyroch (TI3-40B) externých teplotných senzorov.
• Jednotky rady TI3 podporujú pripojenie nasledujúcich teplotných senzorov:
  - TC / TZ - 2-vodičové zapojenie
  - Ni1000, Pt1000, Pt100 - 2-vodičové a 3-vodičové zapojenia.
• Používa sa v prípadoch, kedy je nutné snímať teplotu, napr. Podlaha / priestor, vnútorná / vonkajšia teplota, technologické zariadenia - kotolne, solárny ohrev pod.
• Stav jednotiek indikuje zelená LED dióda RUN na prednom paneli:
  - Ak je pripojené napájacie napätie (jednotky sú napájané prostredníctvom zbernice BUS), ale neprebieha komunikácia s mastrom, svieti LED RUN nepretržite.
  - Ak je pripojené napájacie napätie a jednotka štandardne komunikuje po zbernici BUS, LED RUN bliká.
• TI3-10B, TI3-40B v prevedení B sú určené pre montáž do inštalačnej krabice.

Technické parametre:

• Počet vstupov: 4x binárne
• Teplotné senzory: 1x TC/TZ
• Napájacie napätie: BUS 27 V DC
• Menovitý prúd zo zbernice BUS: 20 mA (pri 27 V DC)
• Prevedenie: BOX
• Rozmery: 49 x 49 x 13 mm
