Teplotný 6-kanálový vstup TI3-60M
- Obj. čislo: 3289 standard
- Výrobca: ELKO EP, s.r.o.

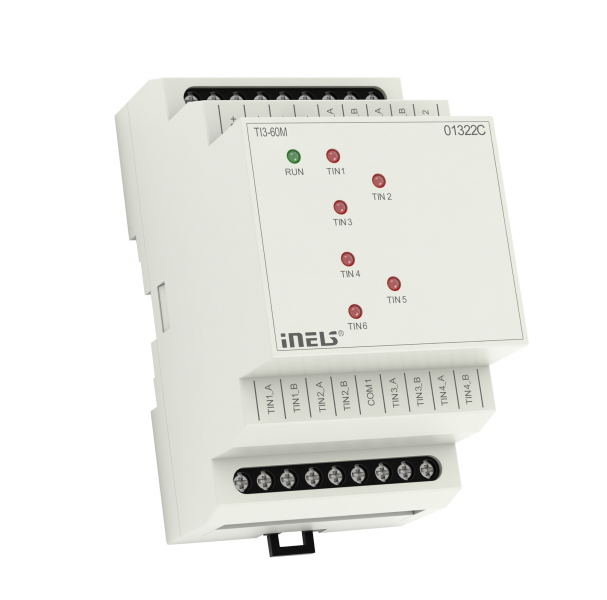

Teplotný 6-kanálový vstup TI3-60M
- Jednotka TI3-60M je určená pre pripojenie až šiestich externých teplotných senzorov.
- Jednotky rady TI3 podporujú pripojenie nasledujúcich teplotných senzorov:
- TC, TZ - 2-vodičové zapojenie,
- Ni1000, Pt1000, Pt100 - 2-vodičové a 3-vodičové zapojenia. - Používa sa v prípadoch, kedy je nutné snímať teplotu, napr. podlaha / priestor, vnútorná / vonkajšia teplota, technologické zariadenia - kotolne, solárny ohrev pod.
- Stav jednotky indikuje zelená LED dióda RUN na prednom paneli:
- Ak je pripojené napájacie napätie (jednotka je napájaná prostredníctvom zbernice BUS), ale neprebieha komunikácia s mastrom, svieti LED RUN nepretržite.
- Ak je pripojené napájacie napätie a jednotka štandardne komunikuje po zbernici BUS, LED RUN bliká. - Stav na jednotlivých teplotných vstupoch indikuje príslušná červená LED na prednom paneli - prekročenie rozsahu alebo prerušenie senzoru.
- TI3-60M v prevedení 3-MODUL je určená pre montáž do rozvádzača na DIN lištu EN60715.
